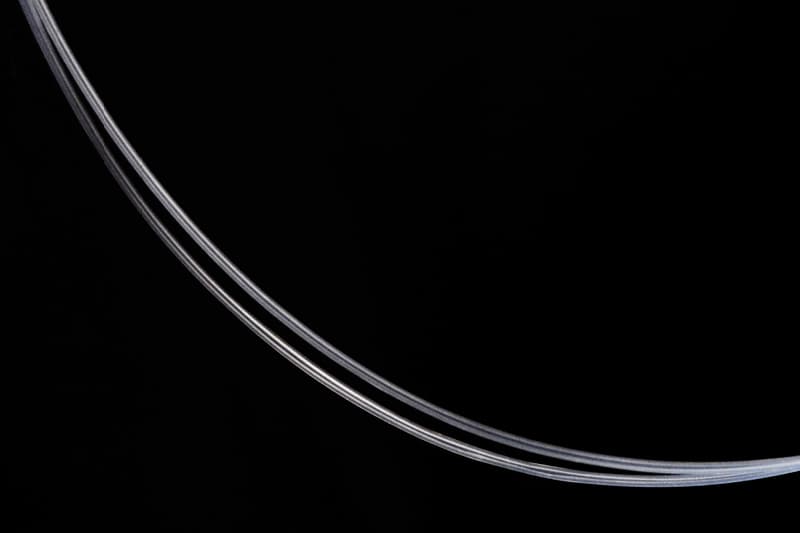

PTFE 200 ist ein halbsteifer Schrumpfschlauch aus PTFE mit einer Schrumpfrate von 2:1 und einer Auswahl verschiedener Wandstärken. Hohe chemische, mechanische und thermische Belastbarkeit zeichnen dieses Material aus.
| Technische Daten | |
|---|---|
| Werkstoff | PTFE |
| Besonderheiten | antiadhäsiv, dünnwandig, hohe chemische Beständigkeit, hohe Temperaturbeständigkeit, unbrennbar |
| Betriebstemperatur min. | -67 °C |
| Betriebstemperatur max. | +260 °C |
| Durchmesser innen von (mm) | 0,60 |
| Durchmesser innen bis (mm) | 11,95 |
| Farben | Transparent Andere auf Anfrage |
| Schrumpfrate | 2:1 |
| Schrumpftemperatur | 327 °C |
| AWG Größe | VOR SCHRUMPFUNG | NACH SCHRUMPFUNG | |||
| PTFE 200 | Durchmesser (D) min.
(mm) |
Durchmesser (d) min.
(mm) |
Wandstärke (w) nom.
Typ: HW (mm) |
Wandstärke (w) nom.
Typ: TW (mm) |
Wandstärke (w) nom.
Typ: UTW (mm) |
| 34 | 0,60 | 0,25 | – | – | 0,10 +/-0,05 |
| 30 | 0,86 | 0,38 | 0,23 +- 0,05 | 0,23 +- 0,05 | 0,15 +- 0,05 |
| 28 | 0,97 | 0,46 | 0,23 +- 0,05 | 0,23 +- 0,05 | 0,15 +- 0,05 |
| 26 | 1,17 | 0,56 | 0,23 +- 0,05 | 0,23 +- 0,05 | 0,15 +- 0,05 |
| 24 | 1,27 | 0,64 | 0,30 +- 0,05 | 0,25 +- 0,05 | 0,15 +- 0,05 |
| 22 | 1,40 | 0,80 | 0,30 +- 0,05 | 0,25 +- 0,05 | 0,15 +- 0,05 |
| 20 | 1,52 | 0,97 | 0,40 +- 0,08 | 0,30 +- 0,08 | 0,15 +- 0,05 |
| 18 | 1,93 | 1,17 | 0,40 +- 0,08 | 0,30 +- 0,08 | 0,15 +- 0,05 |
| 16 | 2,35 | 1,45 | 0,40 +- 0,08 | 0,30 +- 0,08 | 0,15 +- 0,05 |
| 14 | 3,05 | 1,82 | 0,40 +- 0,08 | 0,30 +- 0,08 | 0,20 +- 0,05 |
| 12 | 3,81 | 2,26 | 0,40 +- 0,08 | 0,30 +- 0,08 | 0,20 +- 0,05 |
| 10 | 4,85 | 2,80 | 0,40 +- 0,08 | 0,30 +- 0,08 | 0,20 +- 0,05 |
| 8 | 6,10 | 3,55 | 0,50 +- 0,10 | 0,38 +- 0,10 | 0,20 +- 0,05 |
| 6 | 7,67 | 4,40 | 0,50 +- 0,10 | 0,38 +- 0,10 | 0,25 +- 0,08 |
| 4 | 9,40 | 5,45 | 0,50 +- 0,10 | 0,38 +- 0,10 | 0,25 +- 0,08 |
| 2 | 10,90 | 6,90 | 0,50 +- 0,10 | 0,38 +- 0,10 | 0,25 +- 0,08 |
| 0 | 11,95 | 8,56 | 0,50 +- 0,10 | 0,38 +- 0,10 | 0,25 +- 0,08 |
Verpackungseinheiten: auf Spule in Fertigungslängen oder in Längen zu 1,22 Meter.
Auf Wunsch liefern wir diesen Schrumpfschlauch nach Ihren Vorgaben geschnitten.
